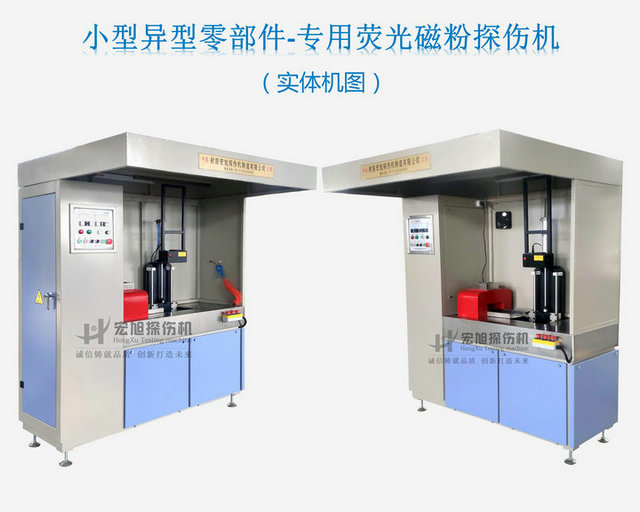

小型異型精密零件專用脈沖式熒光磁粉探傷機,是專用于微小、不能夾緊磁化的精密型零件無損檢測的非標設備,本機是為特定客戶定制加工,根據客戶的零件圖紙、重量、日檢測量及檢測工藝要求定設計。具體技術參數如下:供參考
序號
名稱
說明
1
輸入電源
三相五線,AC 380V±10%,50HZ,最大電流約250A
2
氣源氣壓
0.4--0.6MPa (用戶自備壓縮氣源)
3
磁化脈沖電流
DC 0-3500A (峰值)連續可調,磁勢為75000AT
4
磁化方式
脈沖磁化法
5
脈沖磁化器窗口尺寸
200寬*100高*250深
6
操作方式
自動控制+手動操作
含主控制面板、輔助控制面板。
7
磁懸液
熒光磁粉和無味煤油或水配比
8
磁懸液攪拌方式
鼓泡式氣攪動彌散磁懸液
9
脈沖磁化周期
通電時間0.01秒,間隙3秒
10
浸液方式
氣動降升浸液
11
升降行程
300mm
12
升降平臺尺寸
200寬*350長(不銹鋼無動力滾筒直徑25mm)
13
操作面高度
約900mm
14
靈敏度
在需方提供樣件所示位置,清晰顯示,并和其它任何一臺探傷機上所檢的缺陷一致;
15
暗室
半封閉式,滑動雙開簾。
16
紫外線強度
距工件表面380mm處不小于3000μw/cm2
17
等效噪音級
<85dB
18
照明燈
×1
19
排風扇
20
設備尺寸
長1800*寬1300*高2100mm
注明:本脈沖式磁粉探傷機屬于非標定制型設備,具體功能參數針對客戶提供的工件尺寸、重量、日檢測量、需方工藝要求等定設計,屬于特定客戶專用機型,僅供參考,如需同類型設備,請與我公司聯系,我們會根據貴公司的產品及檢測需要提供免費的設備方案供審定。
